Я уже писал о Li-ионных аккумуляторах, купленных на китайском сайте. Это были аккумуляторы типоразмера 14500 или АА (в народе - "пальчиковые"). Теперь опишу "издевательства" над аккуляторами типа 18650. В коде типа аккумулятора зашифрованы его размеры: 18650 означает что его цилиндрический корпус имеет диаметр 18мм и высоту 65,0мм.

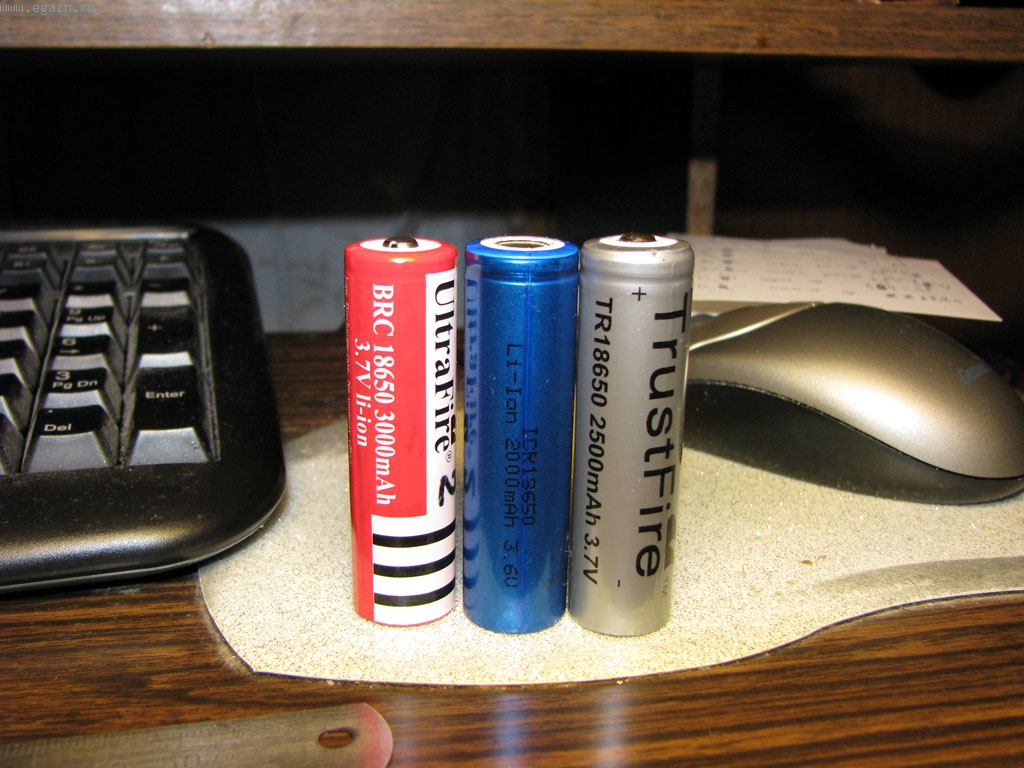

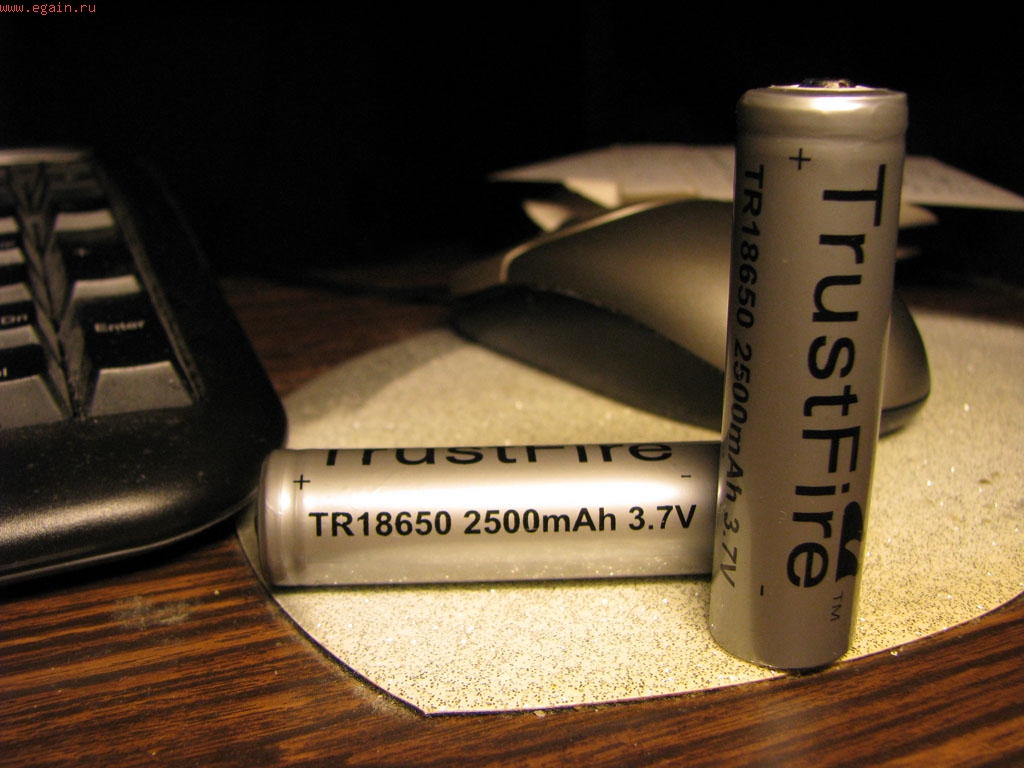

Сначала я протестировал аккумуляторы TrustFire2500 с заявленой ёмкостью 2,5А*ч. Эту энергию он вроде как должен отдавать при разряде от 4,2В до 2,75В, так написано на его корпусе. Цель теста - проверить правда это, или очередные "китайские" единицы измерения, ничего не имеющие общего с физическими. Я взял по два аккумулятора разных типов, которые у меня были, и подключал их на специальный нагрузочный стенд. Стенд разряжает аккумулятор определённым, заранее установленным током. Мне остаётся только контролировать напряжение на аккумуляторе и прекратить разряд когда оно упадёт до 2,8В. Все аккумуляторы перед разрядом заряжались в зарядном устройстве для Li-ion аккумуляторов на специализированной микросхеме MAX1737. Этот контроллер заряжает аккумуляторы по определённому алгоритму. Каждая банка прошла через каждый тест по 2 раза, затем эти данные усреднялись.

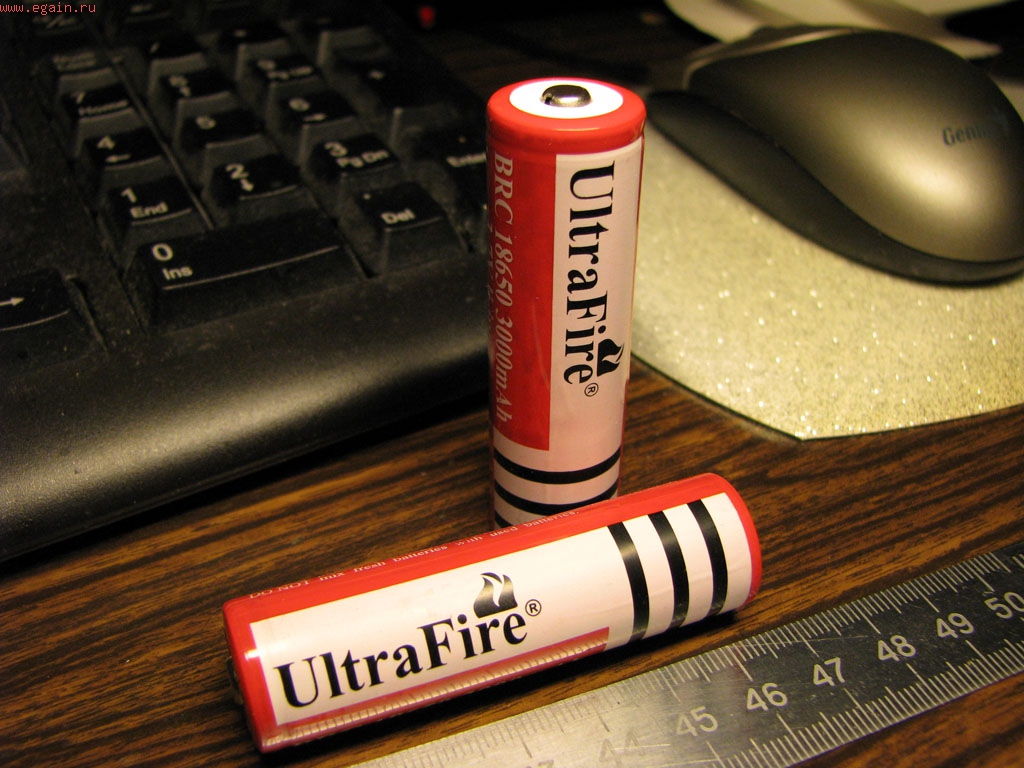

Второй экземпляр для тестирования UltraFire3000 с заявленой ёмкостью 3А*ч. Причём на корпусе есть надпись о том, что аккумулятор предназначен для разряда низкими токами.

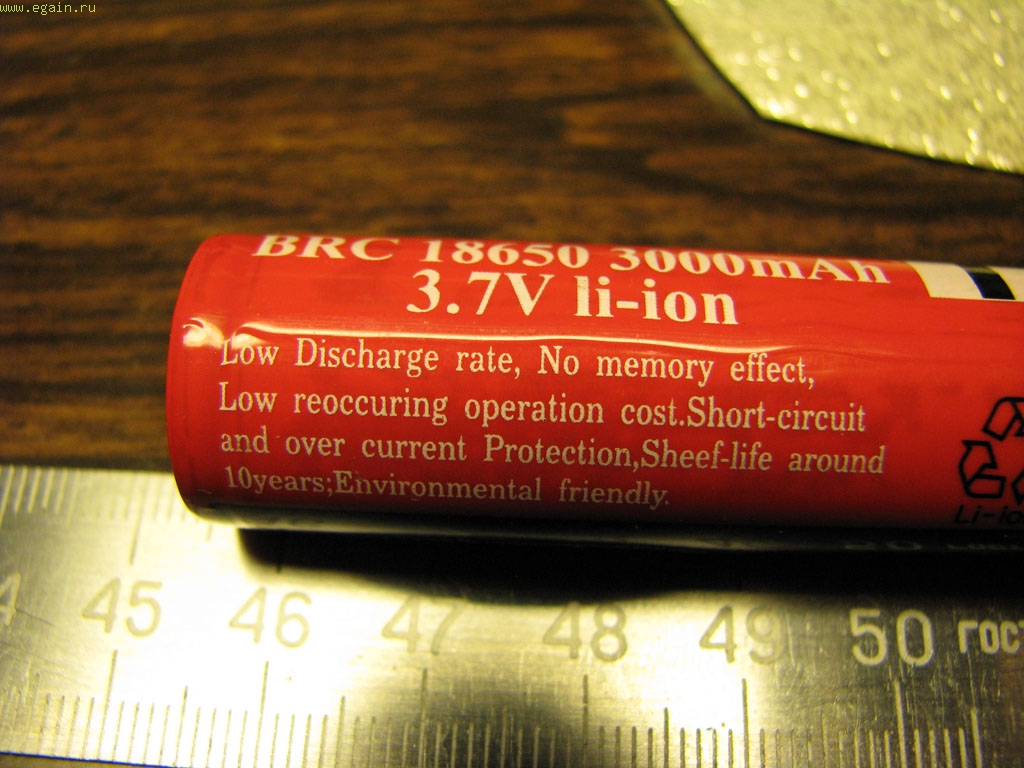

Там же написана ещё куча разной ерунды типа: No memory effect (нет эффекта памяти), Short-circuit and over current protection (защита от короткого замыкания), 10 лет какой-то жизни :-) Эффект памяти только у щелочных (NiCd, NiMH и других) обусловлен их внутренней структурой. У "лития", как и у "кислотников", этого эффекта по-умолчанию нет. Защита от короткого - это они сгоряча написали. Эту защиту обеспечивает небольшая платка со специализированной микросхемой, которая включена последовательно в цепь аккумулятора и "следит" за напряжением и током разряда, и если один из параметров выйдет за рамки дозволенного, она просто разрывает цепь. В этих аккумуляторах такой платы нет, это даже на сайте в названии лота указано: в случае наличия защитной платы там пишется "Protected".

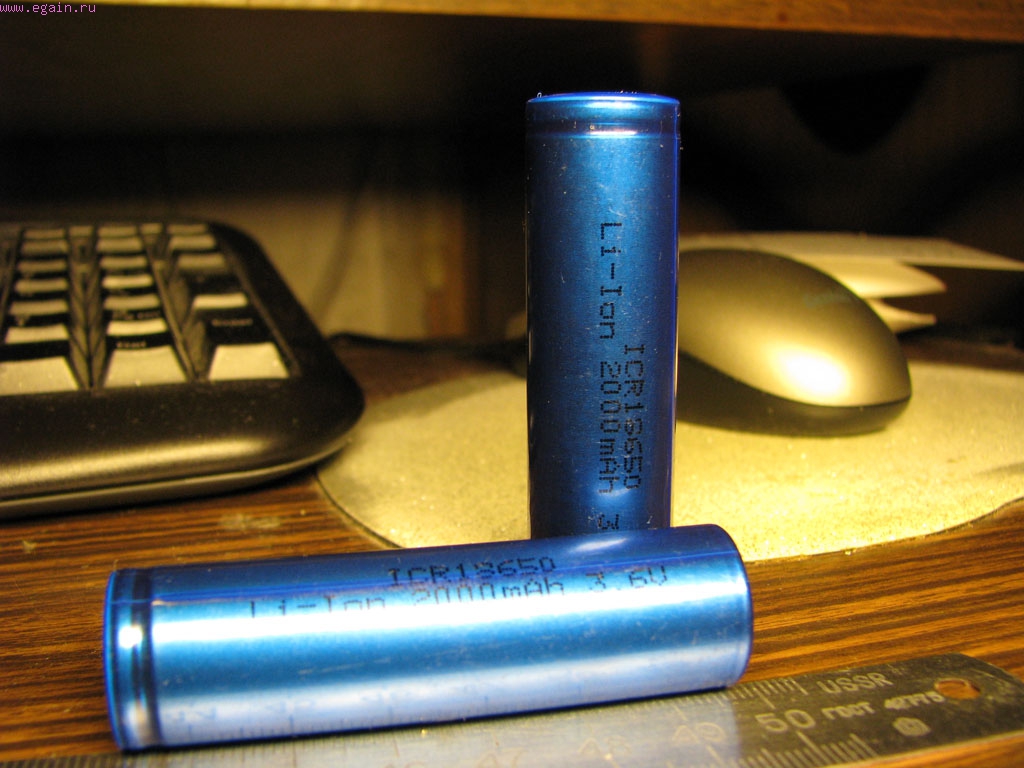

Третий экземпляр был куплен в Калуге, в магазине электротоваров на Тульской по 250 руб/шт (это было 2 года назад, пока они валялись и ждали своего часа успели подорожать до 320 руб/шт, но в расчётах я использую старые цены).
Результаты экспериментов сведены в таблицу:
| Номер образца | Разрядный ток, А | Время разряда, ч | Ёмкость, А*ч | Стоимость аккумулятора, руб | Цена энергии, руб/Ач |
| TrustFire2500 (сер) |
| 1 | 0,25 | 8,27 | 2,0675 | 89,43 | 43,26 |
| 0,5 | 4,05 | 2,025 | 44,16 |
| 1 | 1,88 | 1,88 | 47,57 |
| 2 | 0,25 | 8,2 | 2,05 | 43,62 |
| 0,5 | 3,7 | 1,85 | 48,34 |
| 1 | 1,77 | 1,77 | 50,53 |
| UltraFire3000 (красн) |
| 1 | 0,25 | 10 | 2,5 | 185,63 | 74,25 |
| 0,5 | 4,7 | 2,35 | 78,99 |
| 1 | 2,23 | 2,23 | 83,24 |
| 2 | 0,25 | 10 | 2,5 | 74,25 |
| 0,5 | 4,98 | 2,49 | 74,55 |
| 1 | 2,23 | 2,23 | 83,24 |
| ICR2000 (син) |
| 1 | 0,25 | 6,98 | 1,745 | 250 | 143,27 |
| 0,5 | 3,77 | 1,885 | 132,63 |
| 1 | 1,88 | 1,88 | 132,98 |
| 2 | 0,25 | 6,98 | 1,745 | 143,27 |
| 0,5 | 3,58 | 1,79 | 139,66 |
| 1 | 1,75 | 1,75 | 142,86 |
Как говорится, цифры говорят сами за себя.
Если китайцы пишут 2,5А*ч значит по факту там 2,0А*ч, если 3,0А*ч, то по факту - 2,5. Но даже с завышенными показателями "китайцы" в 2 раза более выгодны, продаваемых у нас ICR. С ростом тока потребления уменьшается и ёмкость аккумулятора. У "огненных" банок в большей степени, значит внутреннее сопротивление не такое и низкое, как говорят про "литий". А вот ICR удивили ростом ёмкости при увеличении тока разряда. Я даже повторил все опыты с этими аккумуляторами по 2 раза, но результаты были одинаковыми - небольшой рост ёмкости. Вероятнее всего это обусловлено их внутренней конструкцией, они предназначены для работы в батареях ноутбуков с из высокими токами потребления и поэтому спокойно выдерживают разряд в 1А, а небольшой нагрев способствует уменьшению внутреннего сопротивления. Еще одна особенность "лития" (особенно китайского производства) это плохая переносимость глубокого разряда. Это очень заметно по TrustFire2500, если сравнивать первый и второй образцы. При разряде второго образца током 0,25А я упустил момент перехода напряжения через критическую отметку 2,75В. Поэтому в последующих тестах наблюдается некоторое снижение ёмкости, так что без контроля уровня разряда использовать эти аккумуляторы не рекомендуется. Ну и на последок коллективное фото.
Дополнение 4.10.2010.
Наткнулся на eBay на ещё более "крутые" аккумуляторы и решил купить по паре штук для исследований. Уж очень я любопытный.

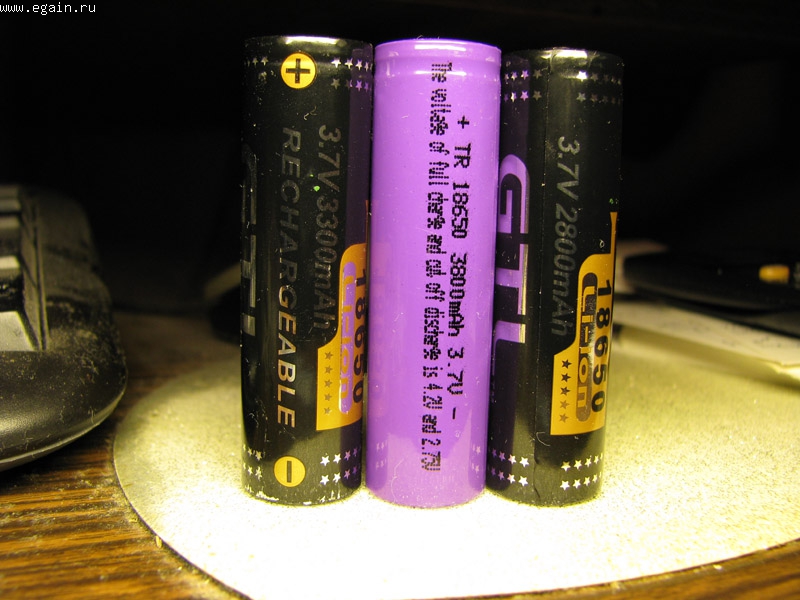

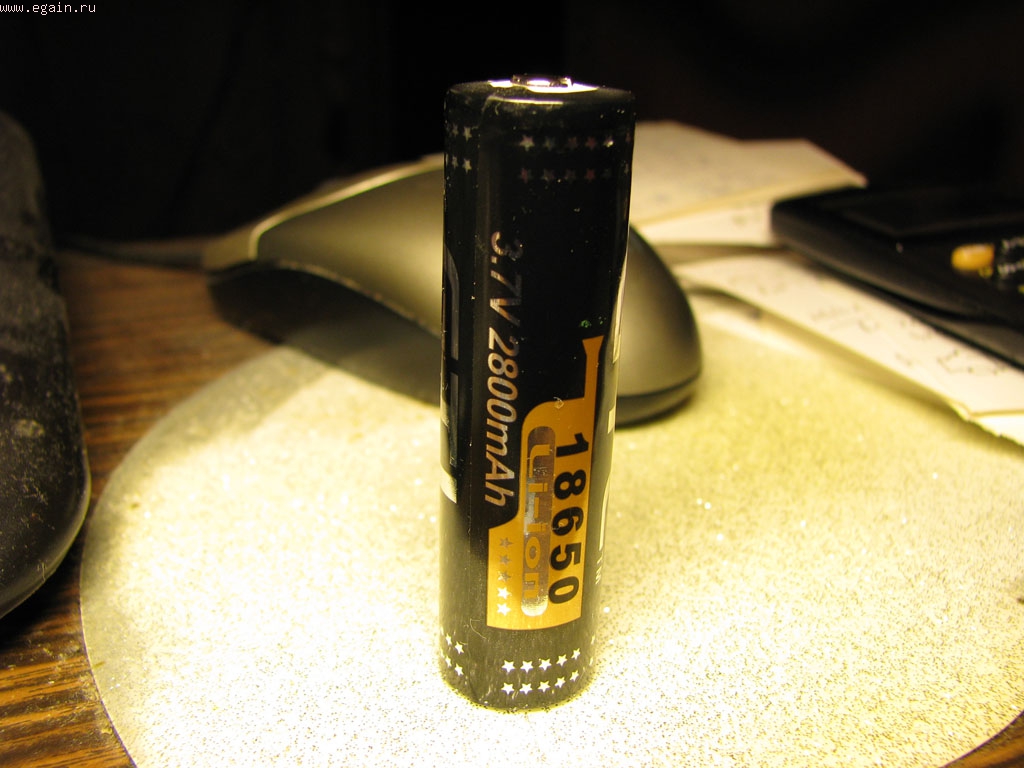

Первые из них GTL2800 с заявленой ёмкостью 2,8 А*ч.

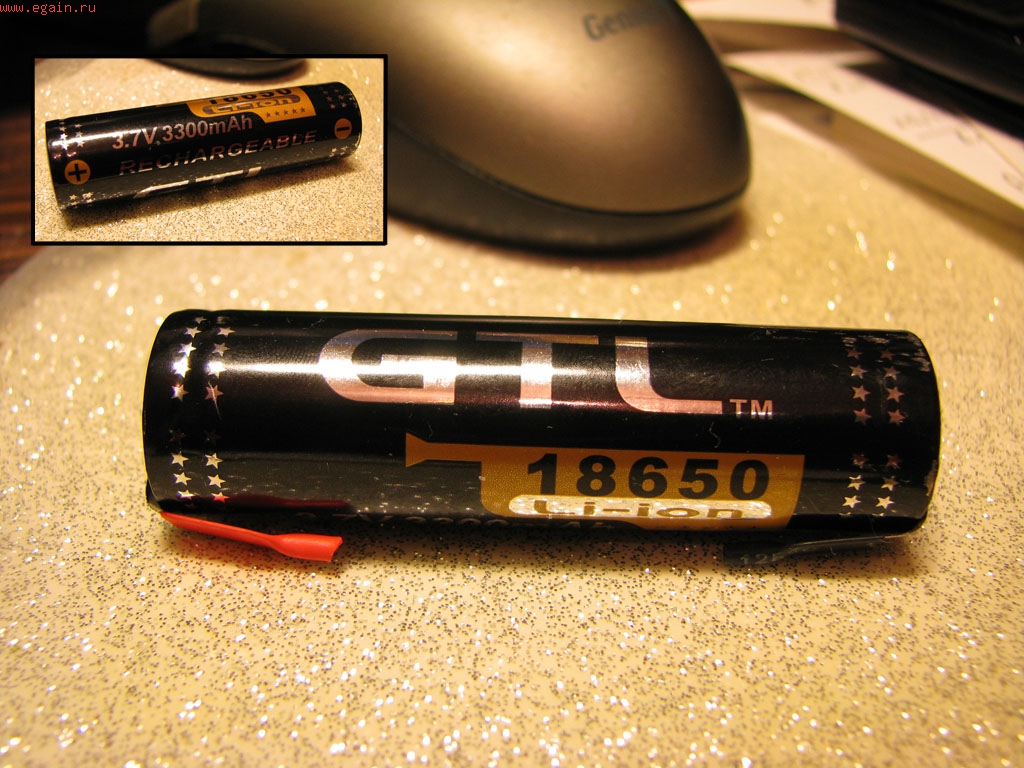

Второй экземпляр тоже имеет на своём корпусе логотип GTL, но ёмкостью 3,3 А*ч и снабжены приваренными к полюсам лепестками, видимо для собирания этих элементов в батареи.
Я заказывал ёмкостью 3,0 А*ч, но прислали эти.
Я думаю там только этикетка разная, а нутро одинаковое.

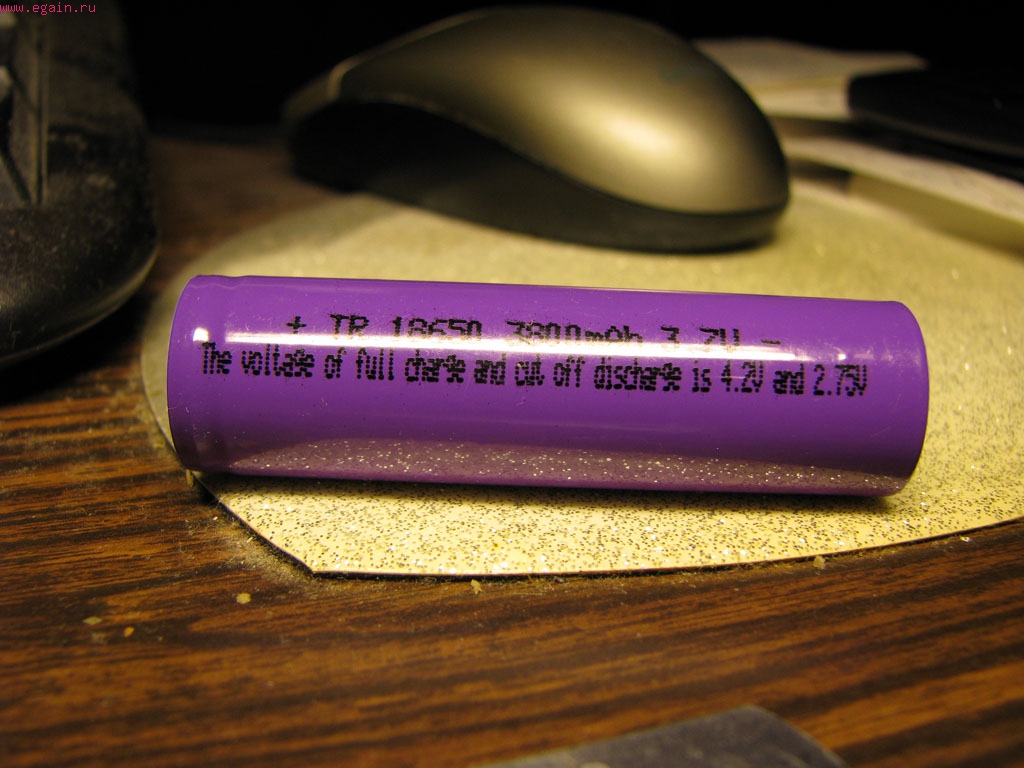

И наконец самые "крутые" аккумуляторы имеют простецкую обёртку с логотипом TR и заоблачной ёмкостью 3,8 А*ч. Методика тестирования такая же, как и в первой части статьи, без изменения нагрузочный стенд и зарядка.
Полученые данные представлены в таблице.
| Номер образца | Разрядный ток, А | Время разряда, ч | Ёмкость, А*ч | Стоимость аккумулятора, руб | Цена энергии, руб/Ач |
| GTL2800 |
| 1 | 0,25 | 4,72 | 1,18 | 87,98 | 74,56 |
| 0,5 | 2,37 | 1,185 | 74,24 |
| 1 | 1,13 | 1,13 | 77,86 |
| 2 | 0,25 | 4,7 | 1,175 | 74,88 |
| 0,5 | 2,37 | 1,185 | 74,24 |
| 1 | 1,13 | 1,13 | 77,86 |
| GTL3300 |
| 1 | 0,25 | 8,58 | 2,145 | 128,82 | 60,06 |
| 0,5 | 4,18 | 2,09 | 61,64 |
| 1 | 2,15 | 2,15 | 59,92 |
| 2 | 0,25 | 8,48 | 2,12 | 60,76 |
| 0,5 | 4,5 | 2,25 | 57,25 |
| 1 | 2,13 | 2,13 | 60,48 |
| TR3800 |
| 1 | 0,25 | 8,53 | 2,1325 | 213,66 | 100,19 |
| 0,5 | 4,18 | 2,09 | 102,23 |
| 1 | 2,13 | 2,13 | 100,31 |
| 2 | 0,25 | 8,47 | 2,1175 | 100,9 |
| 0,5 | 4,17 | 2,085 | 102,47 |
| 1 | 2,03 | 2,03 | 105,25 |
Эти "китайцы" ещё более нагло врут, чем предыдущие с DealExtreme. Если те завышали свою ёмкость на 0,5 А*ч, то эти приписываю себе больше 1,6 А*ч, а для некоторых из них это более чем двухкратное превышение реальной ёмкости! Вобщем ничего святого. Конечно покупая аккумуляторы 3300 и 3800 я и не расчитывал получить от них эти цифры, но всё таки надеялся на ёмкость 2,5 и 3 А*ч соответственно, но не тут то было. Вобщем пока выгоднее TrustFire2500 ничего нет.
